Sistema de controle de computador da série LYH998 NOVO TIPO TIPO Inteligente Raymond Milling Mill

O sistema de controle de computador de um novo moinho de moagem ambiental é composto pelo Siemens S7-200 PLC e um computador de mesa, do qual o computador de mesa é a estação de engenheiro e operador. A estação do operador pode realizar a operação e o controle da linha de produção de moinho.

1. Instruções de inicialização

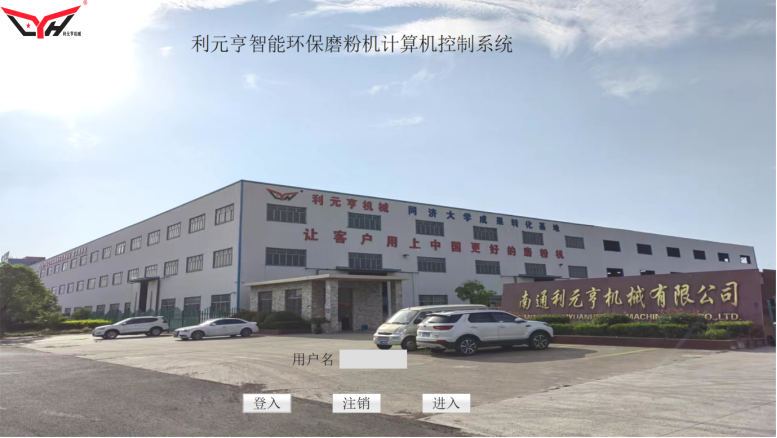

Após o início do computador, ele insere automaticamente o sistema de software de moinho de moagem e clica no botão esquerdo do mouse para inserir a tela correspondente.

Para acessar, clique em "Login", digite o nome de login e a senha na caixa de diálogo pop-up e clique em OK. O nome do usuário atualmente conectado é exibido na coluna "Nome do usuário" na tela. Para fazer o logot, clique em "Logout" para sair do nome do usuário. Clique em "Enter" para inserir a tela de operação.

2. Operação do sistema de controle do moinho de moagem
Consiste em quatro grupos de telas: tela de operação, tela de alarme, tela de configuração de parâmetros e tela de gráfico atual.

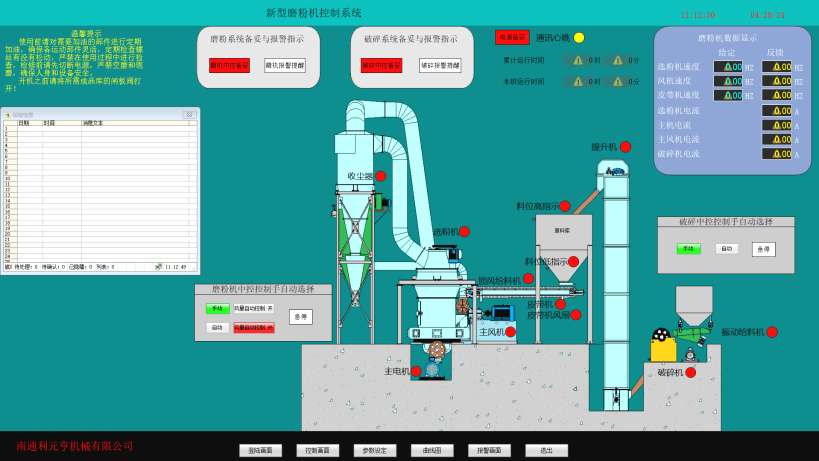

A. Tela de operação

① Operação de inicialização com um clique

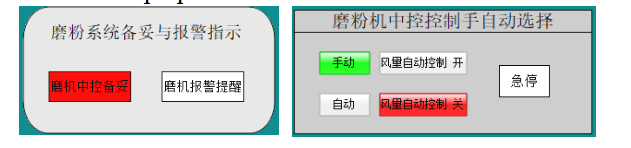

Quando o sinal do controle do centro do moinho estiver verde, selecione "Auto" na interface manual e automática de seleção da fábrica, quando o botão "automático" ficar verde, clique no botão "One Key Iniciar" na interface de controle automático para iniciar o equipamento e o equipamento começará no pedido de inicialização. Ao clicar no botão "One Key Stop", todo o equipamento será desligado no pedido de desligamento.

② Operação manual

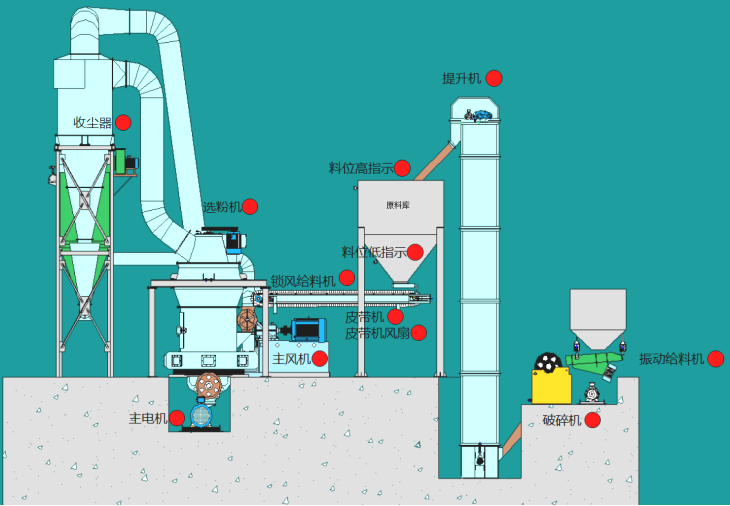

Quando o sinal do controle do centro do moinho estiver verde, selecione "manual" na interface manual e automática de seleção da fábrica, quando o botão "manual" ficar verde, clique no botão vermelho ao lado do padrão do equipamento na interface de operação, por sua vez, quando o botão vermelho ficar verde, significa que o equipamento é iniciado. A sequência de troca manual refere -se ao capítulo 6.

B. Screen do ALARM

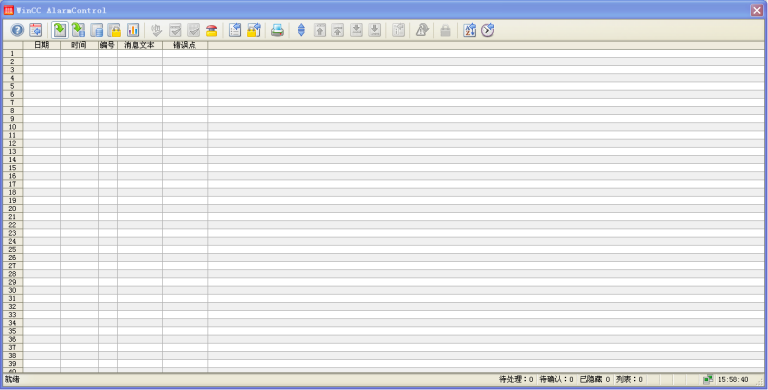

Esta tela é usada principalmente para exibir as informações de alarme do dispositivo e armazenar essas informações para visualização posterior. Conforme mostrado na figura, todos os alarmes têm tempo de alarme, tempo confirmado, mensagem de alarme e horário de fim de alarme. Quando um alarme aparece, o operador pode selecioná -lo clicando nele e pressione o botão "confirmado" para confirmar o alarme e o tempo confirmado pelo alarme será exibido. É importante observar que os alarmes só podem ser confirmados quando ocorrem. Se houver muitos alarmes a serem exibidos em uma tela, a tela poderá ser invertida usando os botões "Virar para cima" e "deslizar para baixo".

As informações de alarme são exibidas em três cores: vermelho quando o alarme está ocorrendo; Verde quando o alarme desaparece; e roxo quando o alarme está ocorrendo e confirmado. Por favor, preste atenção a essas cores para determinar as falhas corretamente.

Alarmes que já apareceram não podem ser excluídos artificialmente. Eles só desaparecem quando os alarmes se acumularam em um determinado número e são substituídos por novos alarmes.

C. tela Configuração do parâmetro

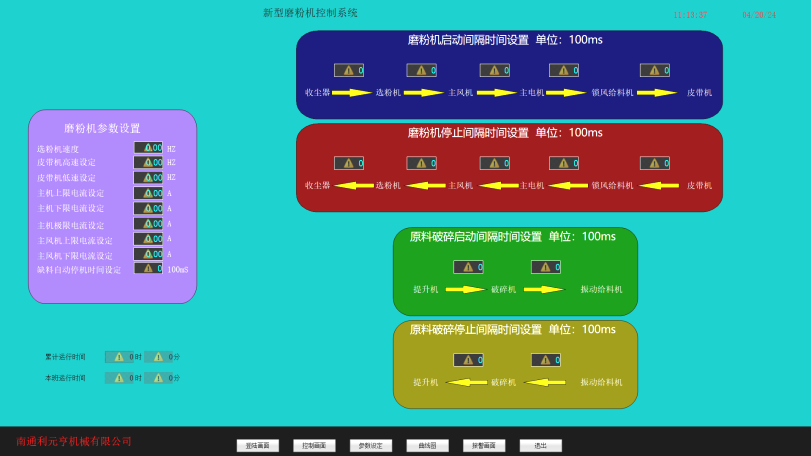

A configuração de parâmetros registra os valores de tempo de início e parada. Conforme mostrado na figura, para inserir a configuração de parâmetros, clique primeiro no botão Configuração de parâmetro na tela principal, digite a senha (a senha da fábrica é 123456) na pequena janela e insira a tela Configuração de parâmetros se a senha estiver correta. Essa senha pode ser modificada na função de modificação de senha na interface digitando duas vezes. Mantenha a senha modificada corretamente para evitar esquecer ou vazar. Se esquecer a senha, entre em contato conosco a tempo.

Se você deseja alterar um determinado valor, digite a interface e clique nesse valor, o teclado será exibido. Digite os dados que você deseja alterar no teclado e clique em "Enter" para confirmar, os dados serão alterados. No entanto, para salvar os dados, você deve clicar no botão "Voltar para a tela principal" e confirmar a alteração na janela de confirmação que aparece.

É importante observar que quaisquer parâmetros alterados não devem exceder os limites superior e inferior (máx, min) mostrados no teclado, para proteger a segurança da operação do equipamento.

Tela do gráfico da corrente

Você pode observar a corrente em execução da máquina principal, fã e separador de pó a qualquer momento na interface do gráfico da curva atual.
